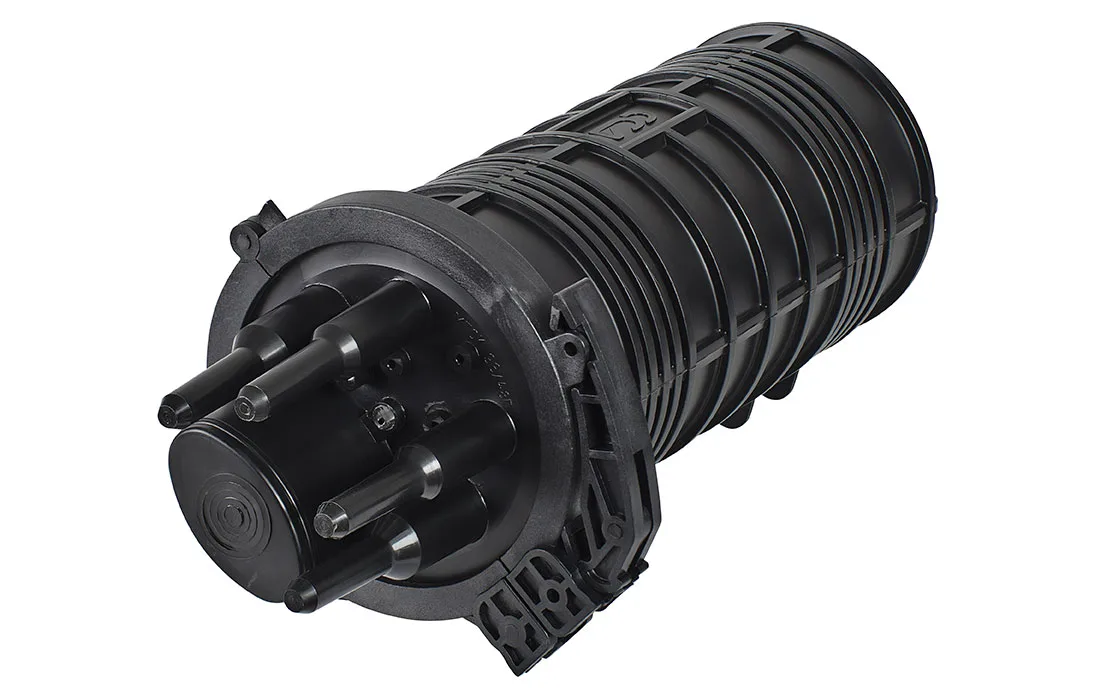

Муфта МТОК-Л6/108-1КТ3645-К

Муфты оптические типа МТОК (муфта тупиковая оптического кабеля)

Муфты типа МТОК для монтажа оптических кабелей связи производятся по ТУ 5296-058-27564371-2009.

Назначение
- Для монтажа ОК с металлическим гофрированным бронепокровом, алюмополиэтиленовой оболочкой и силовыми элементами из синтетических нитей, прокладываемых в канализации и защитных пластмассовых трубах;
- Для монтажа подвесных самонесущих кабелей с силовыми элементами из синтетических нитей или стеклопрутков, подвешиваемых на опорах связи, ЛЭП, контактной сети и освещения;
- Для установки в кабельной канализации при прокладке ОК.

Способ герметизации кожуха с оголовником механический, с пластикового хомута с механической защелкой.

Муфта оснащается пластмассовым кронштейном на котором можно установить до 3 кассет типа КТ.
Число соединяемых кабелей, шт - 8
Дополнительно можно заказать металлический кронштейн для крепления на столбовых опорах или стенах зданий.


Температура эксплуатации, С - от -60 до +70
Относительная влажность (среднегодовое значение), % - до 100
Усилие сдавливания, кН/100мм - 10
Стойкость к удару, Н-м(Дж)

Расшифровка маркировки муфты МТОК-Л6/108-1КТ3645-К
МТОК - тип муфты
Л - тип оголовника(обозначается буквой)
6 - тип кожуха(обозначается цифрой)
108 - максимальная емкость муфты
1 - количество кассет в комплекте муфты
КТ3645 - тип кассеты
К - наличие КДЗС/соединителей в комплекте муфты (К-входят в комплект)

Оголовник имеет 5 патрубков (диаметры указаны внутренние):
2 патрубка - 20 мм
2 патрубка - 16 мм
1 овальный патрубок для транзита
Хомут пластмассовый с механической защелкой

Размеры кожуха
Высота, мм - 307
Диаметр, мм 115 (внутренний)
Ёмкость сварных соединений в КДЗС 36
Максимальное количество кассет КТ - 3
Способ герметизации корпуса муфты - механический

Габаритные размеры
Длина, мм - 416
Диаметр, мм - 188
Масса, кг - 1,3

В комплекте
Хомутики длиной 82мм
Гильзы КДЗС(40мм) - 4 упаковки по 10 шт
Маркеры цифровые
Силикагель
Сплайс-Кассета КУ-3645 (36 емкость кассеты, 45 максимальная длина КДЗС)
Наждачная бумага
2шт термоусадочных трубок L=150мм, D=33мм

Муфта упакована в картонную коробку.
Рамеры коробки (ШхГхВ), см - 57х21х20
