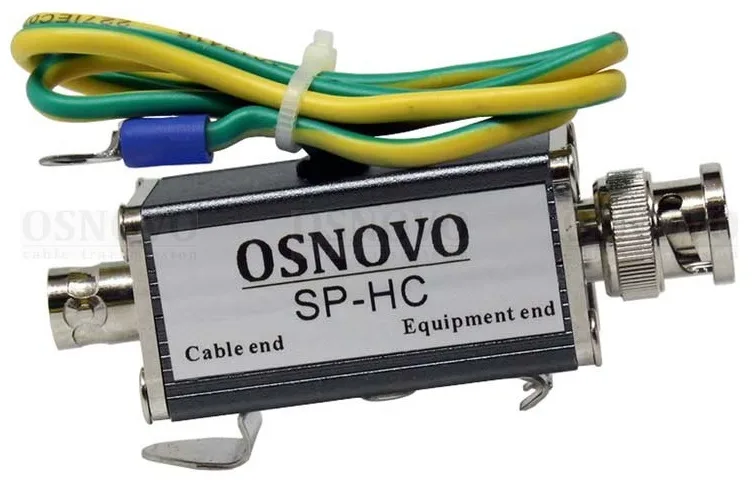

SP-HC грозозащита цепей видео HDCVI/HDTVI/AHD одноканальное для коаксиального кабеля Osnovo

Устройство грозозащиты цепей видео HDCVI/HDTVI/AHD одноканальное для коаксиального кабеля. Двухступенчатая защита. Полоса пропускания видеосигнала до 80MHz. Максимальное длительное рабочее напряжение (Uс) DC6V. Номинальный ток разряда (8/20мкс, In) 10kA. Суммарный ток разряда (8/20мкс, Itotal) 20kA. Время отклика не более 1нс. 1 вход (BNC-мама), 1 выход (BNC-папа). Монтаж на DIN-рейку.

Характеристики:

Тип сигнала: HDCVI /HDTVI / AHD

Количество каналов: 1

Полоса пропускания: до 80 Мгц

Подключение: Под коаксиальный кабель Вход/выход BNC / BNC

Номинальное напряжение (Uo): 5V

Максимальное длительное рабочее напряжение (Uc): 6V

Номинальный ток нагрузки (IL): 0.5 А

Суммарный разрядный ток линия-линия (Itotal): 20кА

Номинальный ток разряда линия-линия (In): 10кА

Суммарный разрядный ток линия-земля (Itotal): 20 кА

Номинальный ток разряда линия-земля (In): 10 кА

Уровень напряжения защиты линия-линия (Up): <20V

Уровень напряжения защиты линия-земля(Up): <20V

Уровень напряжения защиты 1kV/usС3 линия-линия (Up): <20V

Уровень напряжения защиты 1kV/usС3 линия-земля(Up): <20V

Время отклика (ta): <1нс

Вносимые потери: <1дБ

Размеры ШхВхГ (мм): 25x82x25

Рабочая температура: -40…+85°C

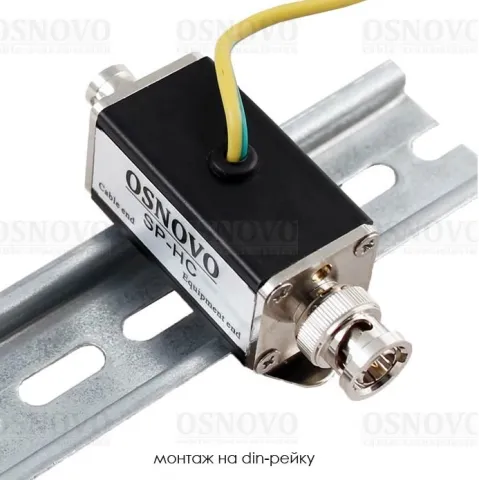

Дополнительно: Монтаж на DIN-рейку
