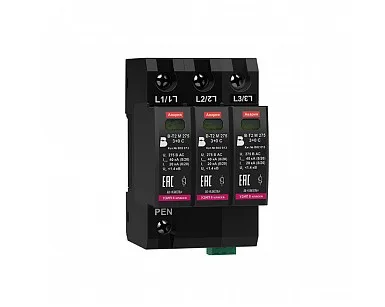

В-Т2 М 275/3+0 С трёхполюсное устройство защитное УЗИП ХАКЕЛЬ

Устройство серии БЛИЦ Т В-Т2 М 275/3+0 С, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии ГОСТ Р МЭК 62305-1 и CO-153-34.21.122-2003). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.

УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.

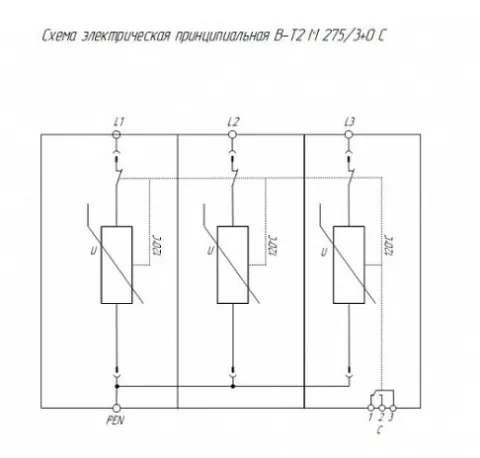

В-Т2 М 275/3+0 С, ТУ 3428-002-79740390-2007 – трехполюсное УЗИП класса II ограничивающего типа создано на основе оксидно-цинковых варисторов:

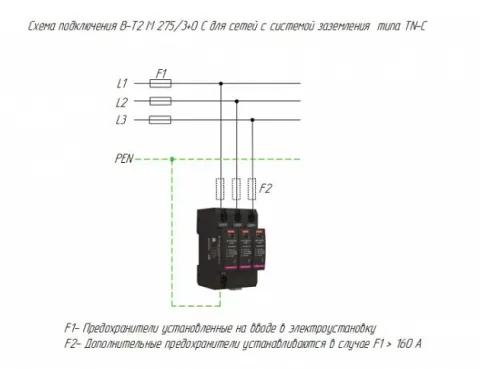

Предназначено для защиты силовых цепей переменного тока при кабельном или воздушном вводе электропитания с системами заземления типа TN-C;

Состоит из трех сменных варисторных модулей и базы для подключения к DIN-рейке 35 мм;

Выпускается на максимальное длительное рабочее напряжение Uc = 275 В AC;

Способно отводить импульсы тока Imax(8/20) = 40 кА;

Для удаленного контроля В-Т2 М 275/3+0 С снабжено “сухими” контактами дистанционной сигнализации.

Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора, расположенного на сменном варисторном модуле. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный. Удалённый контроль осуществляется с помощью дистанционной сигнализации - переключением «сухого» безпотенциального контакта.

Характеристики:

Вид защиты электрооборудования сетей до 1000 В:

Класс испытаний УЗИП по ГОСТ IEC 61643-11: II

Количество полюсов: 3

Применяются в сетях с системами заземления: TN-C

Вид защиты: L/PEN

Номинальное рабочее напряжение, Uo: 230 В AC

Максимальное длительное рабочее напряжение, Uс: 275 B AC

Максимальный разрядный ток, Imax (8/20): 40 кА

Номинальный разрядный ток, In(8/20): 20 кА

Уровень напряжения защиты при In, Up: < 1.4 кВ

Временное перенапряжение, Ut: 335 В/5 с

Номинал защитного предохранителя: 160 A gG

Номинальный ток короткого замыкания, Isccr: 25 кАrms

Время срабатывания, tA: < 25 нс

Корпус:

Тип корпуса: со сменными модулями

Количество модулей DIN: 3

Монтаж: DIN-рейка 35 мм

Материал корпуса: Polyamid PA6, UL94 V-0

Цвет базы: черный

Цвет модуля с варистором: чёрный

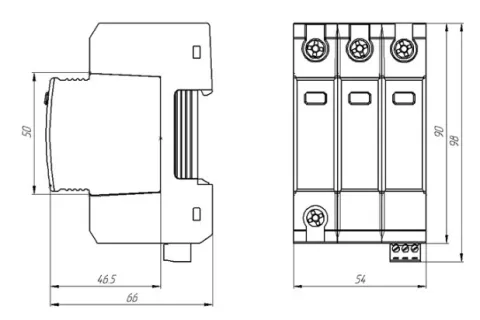

Весогабаритные характеристики:

Ширина, мм: 54

Высота, мм: 98

Глубина, мм: 66

Вес, кг: 0.298

Клеммы и присоединяемые проводники:

Тип клемм: винтовые

Номинальный момент затяжки винтовых клемм: 2.5 H•м

Cечение присоединяемых проводников: жесткий одножильный: 2.5÷35 мм²; гибкий многожильный: 2.5÷25 мм²

Длина зачистки проводников: 15 мм

Сигнализация исправного состояния, цепи управления и передачи данных:

Визуальная сигнализация: исправно - зеленый индикатор, авария - красный индикатор

Дистанционная сигнализация: одна группа "сухих" контактов на устройство

Контакты дистанционной сигнализации:

электрическая прочность 3.75 кВэфф

сопротивление изоляции 2*10⁷ Ом

максимально коммутируемый ток AC 0.5 A

максимально коммутируемое напряжение AC 250 В

максимально коммутируемый ток DC 0.1 A

максимально коммутируемое напряжение DC 250 В

сечение проводника 0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный

длина зачистки проводников 7 мм

номинальный момент затяжки 0.2 H•м

Эксплуатационные характеристики:

Климатическое исполнение по ГОСТ 15150-69: У2.1**

Категория размещения по ГОСТ 15150-69: 3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015: IP20

Рабочая температура: -40°C...+80°C

Гарантийный срок: 2 года

Средняя наработка до отказа, Тср: 3 900 000 часов

Средний срок службы до списания, Тсл.ср.сп: ≥ 25 лет

Средний срок сохраняемости, Т с.ср: 2 года
