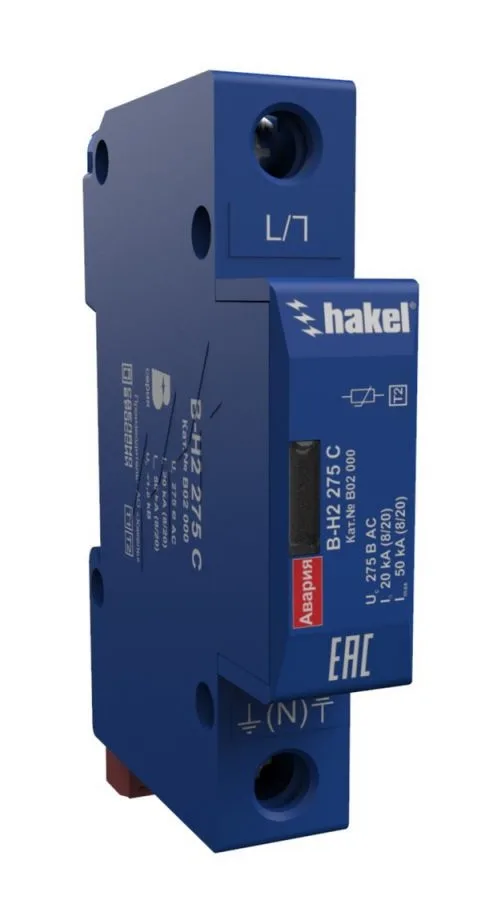

В02000 УЗИП БЛИЦ В-Н2 275 С/1+0, класс II, стойкость 50 кА (8/20) устройство защиты от импульсных перенапряжений ХАКЕЛЬ

Устройство В-Н2 275 С, ТУ 3428-002-79740390-2007 соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В и постоянного тока до 1500 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.

УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.

В-Н2 275 С, ТУ 3428-002-79740390-2007 – однополюсное УЗИП класса испытаний II на основе оксидно-цинкового варистора.

Предназначено для защиты фазных проводников L/N, L/PEN, L/PE в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE постоянного тока.

Моноблочный корпус для подключения к сети и креплению к DIN-рейке 35 мм.

Способно отводить импульсы тока Imax(8/20) = 50 кА.

Выпускается на номинальное напряжение системы Uо = 230/325 В AC/DC.

Обеспечивает уровень напряжения защиты при In Up < 1.2 кВ.

Применяется в сетях переменного и постоянного тока с системами заземления типа TN-C, TN-S, TT и IT.

Визуальный контроль рабочего состояния УЗИП проводится с помощью индикатора расположенного на варисторном модуле. В аварийном состоянии индикатор имеет красный цвет.

Для удаленного контроля В-Н2 275 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Структура наименования В-Н2 275 С, ТУ 3428-002-79740390-2007:

В-Н - УЗИП серии БЛИЦ производства АО "Хакель";

2 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;

275 - максимальное длительное рабочее напряжение системы, Uc AC;

С - наличие дистанционной сигнализации рабочего состояния;

ТУ 3428-002-79740390-2007 - номер ТУ.

Характеристики:

Тип корпуса: моноблочный

Количество модулей DIN: 1

Монтаж: DIN-рейка 35 мм

Цвет корпуса: темно-синий

Климатическое исполнение по ГОСТ 15150-69: У2.1**

Категория размещения по ГОСТ 15150-69: 3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015: IP20

Рабочая температура: -40°C...+80°C

Гарантийный срок: 2 года

Средний срок службы до списания, Тсл.ср.сп: ≥ 10 лет

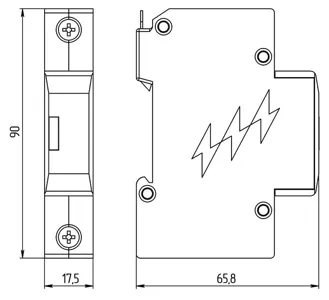

Ширина, мм: 17.5

Высота, мм: 90

Глубина, мм: 65.8

Вес, кг: 0.093
