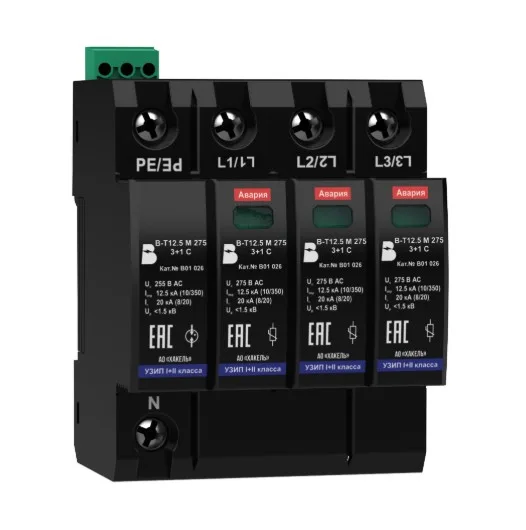

В-Т12,5 М 275/3+1 С четырёхполюсное устройство защитное УЗИП ХАКЕЛЬ

Уcтройство В-T12.5 М 275/3+1 С, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

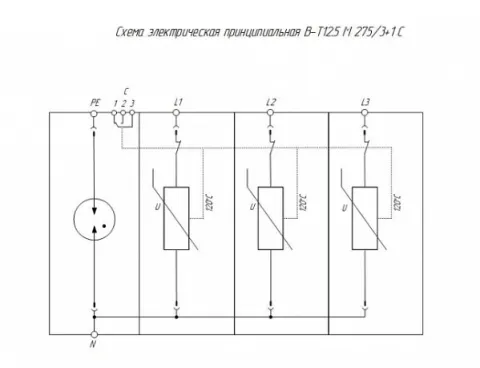

В-T12.5 М 275/3+1 С, ТУ 3428-002-79740390-2007 – четырехполюсное УЗИП класса испытаний I+II на основе оксидно-цинковых варисторов и газонаполненного разрядника.

Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.

Предназначено для защиты фазных и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока.

Состоит из сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.

Выпускается на максимальное длительное рабочее напряжение Uc = 275 В AC.

Способно отводить импульсы тока Iimp(10/350) = 12.5 кА.

Обеспечивает уровень напряжения защиты при Iimp(10/350) Up < 1.5 кВ.

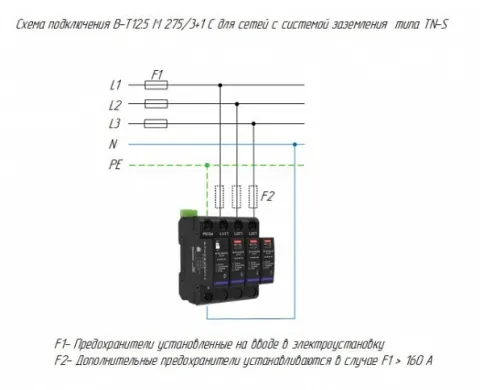

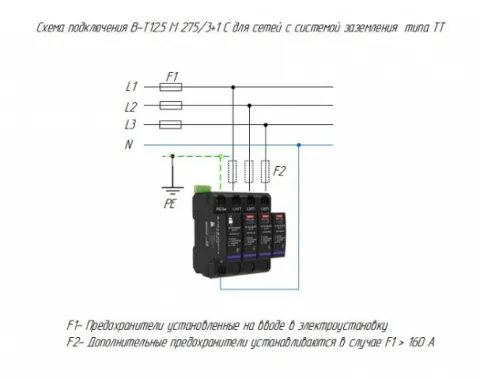

Применяется в сетях с системами заземления типа TN-S и TT.

Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на варисторных модулях. В аварийном состоянии индикатор имеет красный цвет.

Для удаленного контроля В-T12.5 М 275/3+1 С дополнительно cнабжено “сухими” контактами дистанционной сигнализации.

Характеристики:

Вид защиты электрооборудования сетей до 1000 В:

Класс испытаний УЗИП по ГОСТ IEC 61643-11: I+II

Количество полюсов: 4

Применяются в сетях с системами заземления: TN-S

Вид защиты: L/N

Номинальное рабочее напряжение, Uo: 230 В AC

Максимальное длительное рабочее напряжение, Uс: 275 B AC

Импульсный ток, Iimp (10/350): 12.5 кА

Коммутируемый заряд, Q: 6.25 A×с

Удельная энергия, W/R: 39 кДж/Ом

Максимальный разрядный ток, Imax (8/20): 50 кА

Номинальный разрядный ток, In(8/20): 20 кА

Уровень напряжения защиты при Iimp, Up: < 1.5 кB

Временное перенапряжение, Ut: 335 В/5 с

Номинал защитного предохранителя: 160 A gG

Номинальный ток короткого замыкания, Isccr: 25 кАrms

Время срабатывания, tA: < 25 нс

Вид защиты: N/PE

Номинальное рабочее напряжение, Uo: 230 В АС

Максимальное длительное рабочее напряжение, Uс: 255 В АС

Импульсный ток, Iimp (10/350): 12.5 кА

Коммутируемый заряд, Q: 6.25 A*с

Удельная энергия, W/R: 39 кДж/Ом

Максимальный разрядный ток, Imax (8/20): 50 кА

Номинальный разрядный ток, In(8/20): 20 кА

Уровень напряжения защиты при Iimp, Up: < 1.5 кВ

Временное перенапряжение, Ut: 1200 В / 0.2 с

Время срабатывания, tA: < 100 нс

Корпус:

Тип корпуса: со сменными модулями

Количество модулей DIN: 4

Монтаж: DIN-рейка 35 мм

Материал корпуса: Polyamid PA6, UL94 V-0

Цвет базы: черный

Цвет модуля с варистором: чёрный

Цвет модуля с разрядником: чёрный

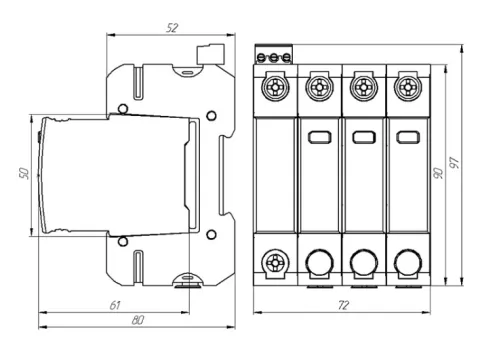

Весогабаритные характеристики:

Ширина, мм: 72

Высота, мм: 97

Глубина, мм: 80

Вес, кг: 0.596

Клеммы и присоединяемые проводники:

Тип клемм: винтовые

Номинальный момент затяжки винтовых клемм: 2.5 H•м

Cечение присоединяемых проводников: жесткий одножильный 2.5÷35 мм²; гибкий многожильный 2.5÷25 мм²

Длина зачистки проводников: 15 мм

Сигнализация исправного состояния, цепи управления и передачи данных:

Визуальная сигнализация: исправно - зеленый индикатор, авария - красный индикатор

Дистанционная сигнализация: одна группа "сухих" контактов на устройство

Контакты дистанционной сигнализации:

электрическая прочность 3.75 кВэфф

сопротивление изоляции 2*10⁷ Ом

максимально коммутируемый ток AC 0.5 A

максимально коммутируемое напряжение AC 250 В

максимально коммутируемый ток DC 0.1 A

максимально коммутируемое напряжение DC 250 В

сечение проводника 0.5÷1.5 мм²

длина зачистки проводников 7 мм

номинальный момент затяжки 0.2 H•м

Эксплуатационные характеристики:

Климатическое исполнение по ГОСТ 15150-69: У2.1**

Категория размещения по ГОСТ 15150-69: 3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015: IP20

Рабочая температура: -40°C...+80°C

Гарантийный срок: 2 года

Средняя наработка до отказа, Тср: 735 000 часов

Средний срок службы до списания, Тсл.ср.сп: ≥ 25 лет

Средний срок сохраняемости, Т с.ср: 2 года
