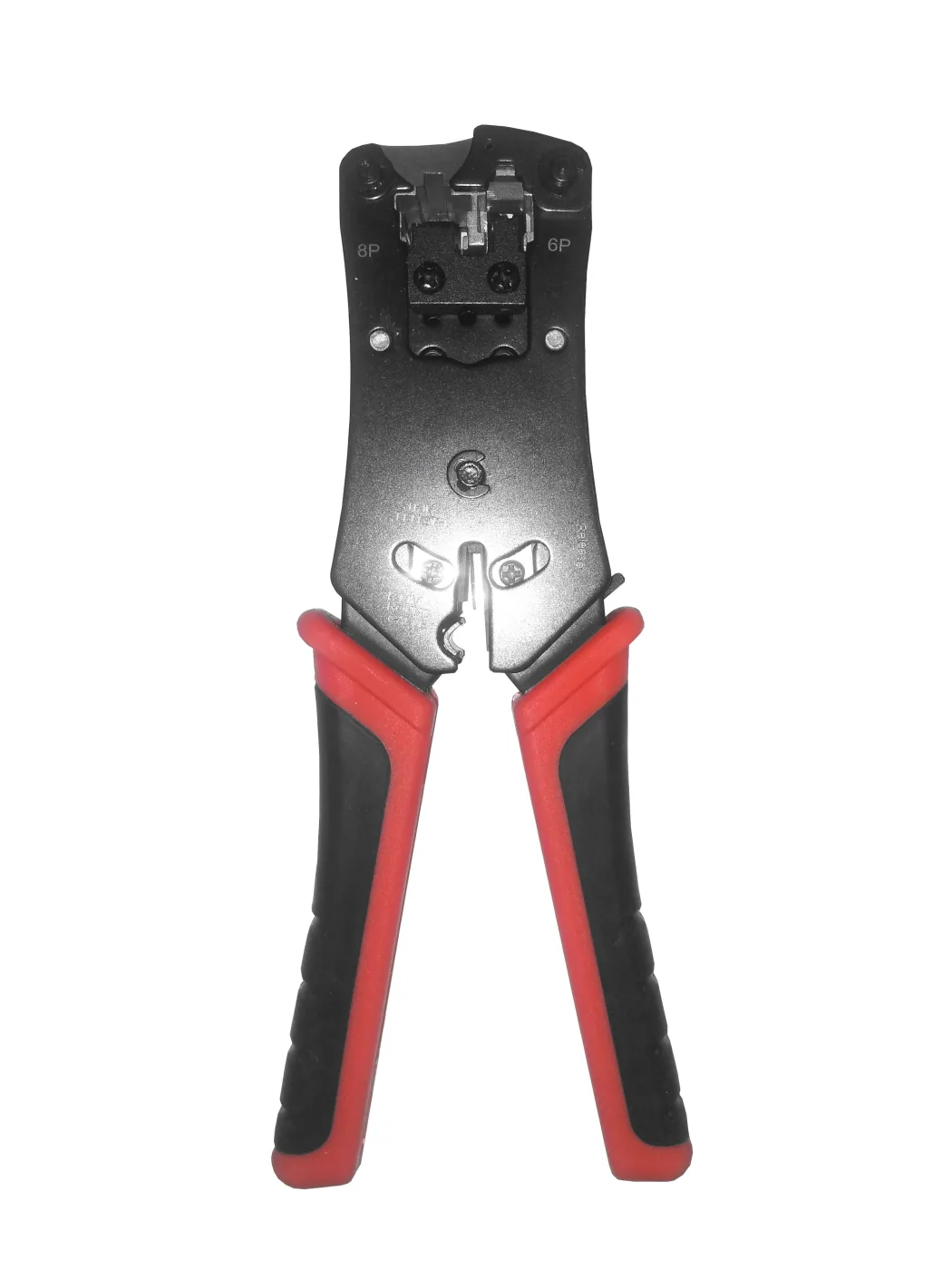

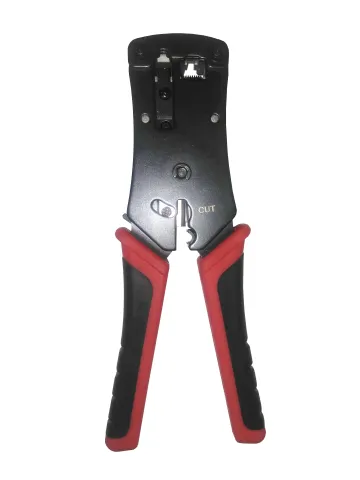

N-N468B Инструмент для обжима (кримпер) 8p8c(RJ-45), 6p6c(RJ-12), 6p4c(RJ-11), 4p4c, 4р2с параллельного действия, NETKO Optima

Универсальный инструмент с параллельным типом действия предназначен для обрезки, снятия изоляции с кабелей и обжима телекоммуникационных штекеров (типы штекеров см. ниже)

Позволяет легко убрать изоляцию как с витой пары, так и с плоского телефонного кабеля.

Храповый механизм (трещотка) упрощает работу по обжиму разъемов и не позволяет недожать контакты коннектора.

N-N468B: Основная секция этого инструмента изготовлена из цинкового сплава, внешняя пластина - из высококачественной стали.

1) Обрезание кабеля:

Возьмите инструмент так, чтобы одинарное лезвие было обращено к вам.

Вставьте кабель и обрежьте его на необходимую длину. Убедитесь, что режете под прямым углом, а не по диагонали.

2) Снятие внешней изоляции (для плоского кабеля)

2а) Для снятия изоляции с плоского кабеля (2-х, 4-х, 6-ти жильный) вставьте кабель со стороны двойных ножей так, чтобы он уперся в ограничитель.

2б) Для снятия изоляции с плоского 8-ми жильного вставьте его между ножами, но не упирайте в ограничитель, а протяните чуть дальше.

3) Держа кабель перпендикулярно ножам, сожмите рукоятки, вытяните кабель из инструмента.

4) Снятие изоляции (для круглого кабеля)

Вставьте кабель в круглый профиль, сожмите рукоятки и проверните кабель вокруг своей оси.

5) Снимите внешнюю изоляцию, вставьте проводники в штекер, убедитесь в их правильном расположении.

6) Вставьте штекер с кабелем в соответствующее размеру штекера гнездо в инструменте.

Убедитесь, что проводники находятся строго между прессом инструмента и позолоченными контактами штекера. Сожмите рукоятки до упора.

7) Гнездо для обжатия штекеров 4р находится с противоположной стороны.

8) В случае ошибки, вы можете остановить процесс, отжав рычажок храпового механизма (Release).

Для крепления следующих типов штекеров: 8p8c(RJ-45), 6p6c(RJ-12), 6p4c(RJ-11), 4p4c, 4р2с
